Biến tần là gì?

1. Biến tần là gì?

Biến tần là thiết bị dùng để thay đổi và điều chỉnh tốc độ động cơ xoay chiều 3 pha thông qua việc thay đổi tần số của dòng điện xoay chiều 3 pha.

Công thức tính tốc độ động cơ xoay chiều 3 pha:

Phương pháp thay đổi tốc độ động cơ:

  • Cách 1: Thay đổi số cực động cơ P
  • Cách 2: Thay đổi hệ số trượt s
  • Cách 3: Thay đổi tần số f của điện áp đầu vào

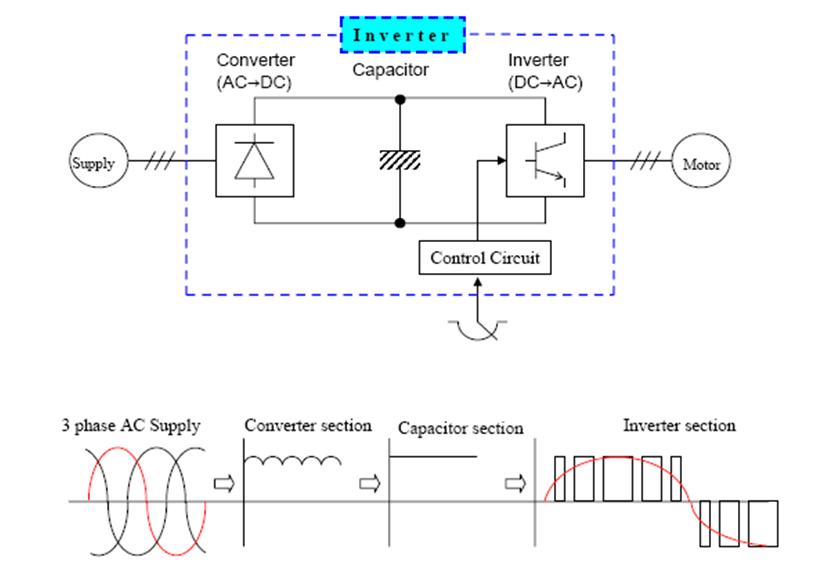

2. Nguyên lý hoạt động của biến tần:

Nguồn điện xoay chiều 1 pha hay 3 pha được chỉnh lưu và lọc thành nguồn 1 chiều bằng phẳng. Công đoạn này được thực hiện bởi bộ chỉnh lưu cầu diode và tụ điện.

Điện áp 1 chiều ở trên sẽ được biến đổi (nghịch lưu thành điện áp xoay chiều 3 pha đối xứng).

Ban đầu điện áp 1 chiều được tạo ra sẽ được trữ trong giàn tụ điện. Điện áp 1 chiều này ở mức rất cao.

Tiếp theo thông qua trình tự kích hoạt đóng mở IGBT của biến tần sẽ tạo ra một điện áp xoay chiều 3 pha bằng phương pháp điều chế độ rộng xung (PWM).

IGBT (Insulated Gate Bipolar Transistor): Là loại transistor lưỡng cực có cổng cách điện, hoạt động giống như một công tắc bật và tắt cực nhanh để tạo dạng sóng đầu ra của biến tần.

Nhờ tiến bộ của công nghệ vi xử lý và công nghệ bán dẫn, hiện nay tần số chuyển mạch xung có thể lên tới dãy tần số cao nhằm giảm tiếng ồn cho động cơ và giảm tổn thất trên lõi sắt động cơ.
